钢板锈蚀后是否可以使用粘钢胶呢分享粘钢胶的施工工艺

钢板锈蚀后是否可以使用粘钢胶呢？粘钢胶是一种环氧树脂结构胶，具有较好的粘接力，适用于所有建筑基材。下面，就由我为大家介绍下粘钢胶相关施工知识吧。

一、钢板锈蚀程度可使用的粘钢胶的两种情况

如钢板未生锈或轻微锈蚀，可用喷砂、砂布或平砂轮打磨，直至出现金属光泽。

应在钢板表面打磨出尽可能大的粗糙度，打磨出的纹路尽量与钢板受力方向垂直。

如钢板锈蚀严重，须先用适度盐酸浸泡20分钟，使锈层脱落；再用石灰水冲洗，中和酸离子，后用平砂轮打磨出纹路。

二、粘钢胶的施工工艺

1、卸荷

为减轻和粘钢板后的应力、应变滞后现象，粘钢板前宜对构件适量进行适量卸荷。

2、配制灌注粘钢胶

粘钢结构胶为双组分，须在现场按比例混合均匀才能固化，其配胶方法可参照如下操作。

配胶前准备好案秤、配胶用的干净容器、干棉纱、抹刀、搅拌器具等。称料前应对A、B两组分分别进行充分的上下搅拌。

在洁净容器中，按产品包装上标注的配胶比例分别称量A、B两组分。采用手工或胶料搅拌器按同一方向进行搅拌。

搅拌至基本均匀后，将胶料全部翻倒至另一容器再继续搅拌至色泽均匀一致，以确保没有混合不匀的死角。

采用胶料搅拌器时，搅拌转速应用慢，搅拌时间3-5分钟左右。应特别注意配胶比例不正确或搅拌不均匀会严重影响结构胶性能。

每次配胶都需要称量，随配随用，且配胶量不宜过多，否则难以搅拌均匀且有可能造成不需要的浪费。配好的胶需在适用期内用完。

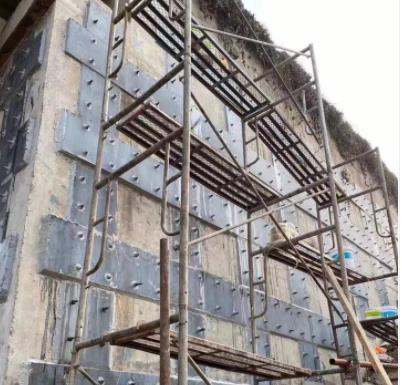

3、粘贴钢板

灌注粘钢胶配制好后，用抹刀同时涂抹在已处理好的混凝土粘合面和钢板粘合面。

为使灌注粘钢胶能充分浸润、渗透、扩散、粘附于粘合面，宜先用少量灌注粘钢胶在粘合面来回刮抹。

再添抹，可使钢板条黏结面上的胶中间厚、边缘薄，板中间的抹胶厚度为3～5mm，然后将钢板贴于预定位置。

钢板粘贴后，用铁锤沿粘贴面轻轻敲击钢板，如无空洞声，表示已粘贴密实，否则应剥下钢板，补胶并重新粘贴。

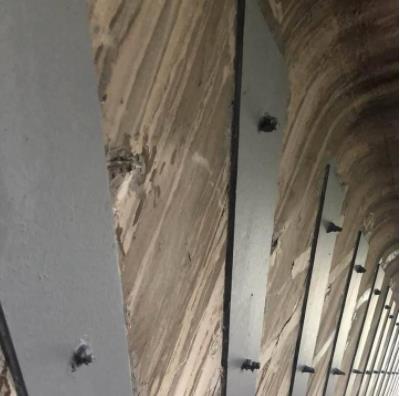

4、固定与加压

钢板粘好后立即用卡具、支撑或膨胀螺栓等固定。并适当加压，以使灌注粘钢胶刚好从钢板边缘挤出为度。

膨胀螺栓一般兼作钢板的附加锚固措施，其埋设孔洞应与钢板一同于涂胶前配钻好。

5、固化

可在常温接触压力下固化，施工后应立即固定，固化期间避免扰动。25℃时，固化1天即可拆除夹具或支撑，三天即可受力使用。

环境温度降低时，固化时间会相应延长，若环境温度低于5℃，应采取线灯加热等加温措施或使用低温固化改性产品。

6、检验

检查钢板周边是否有漏胶，并以小锤敲击钢板检验钢板的粘结面积。需要补密实区域可补钻注胶孔和排气孔进行补注。

7、防腐处理

型钢表面应抹厚度不小于25mm的高强度等级水泥砂浆（应加钢丝网防裂）作防护层，也可采用其他具有防腐蚀和防火性能的饰面材料加以保护。

总结：关于粘钢胶的使用以及施工详细步骤就为大家详细介绍一下吧！如果想了解产品的相关知识，欢迎咨询固迪佳，谢谢您的阅读。
