速凝剂对混凝土有什么影响探讨速凝剂对硬化混凝土强度的影响

速凝剂对混凝土有什么影响呢，有很多不同的方面，但是速凝剂对提高混凝土性能作用也不容小觑，速凝剂一款很不错的产品。接下来我们一起来了解一下速凝剂对混凝土有哪些方面影响。

一、速凝剂对新拌混凝土性能的影响

1、速凝剂掺量对新拌混凝土凝结时间的影响

通常，速凝剂的掺量在2.0%～4.0%时，混凝土的初凝时间均为3min，终凝时间为10 min。速凝剂掺量不足或掺量超过4.0%，混凝土的终凝时间都会延长，且过掺的混凝土后期强度损失明显增大。

2、环境温度的影响

施工时环境的温度对速凝效果影响很大，环境温度在5～30℃范围内，温度越高，速凝剂的速凝效果越好

3、水灰比的影响

水灰比越大，水泥水化时间越长，导致混凝土的初，终凝时间增大，影响速凝剂的使用效果而且会加大混凝土的收缩率，从而造成裂缝。过小的水灰比，将增大混凝土的回弹率，增加工程的损耗，同时还会加大对工程机械的磨损。

4、速凝剂和水泥的贮存时间与贮存条件的影响

速凝剂（或水泥）在湿度大的环境中都易潮解结块或发生水化反应而失去应有的速凝功能（或水化性能降低）。因此，施工中必须保证较好的速凝剂和水泥贮存条件。同时针对施工中的实际情况通过试验来确定喷射混凝土中速凝剂的掺量和掺加方式。

二、混凝土速凝剂对硬化混凝土强度的影响

混凝土速凝剂对混凝土强度的影响主要表现在抗压强度，抗拉强度和黏结强度三个方面：

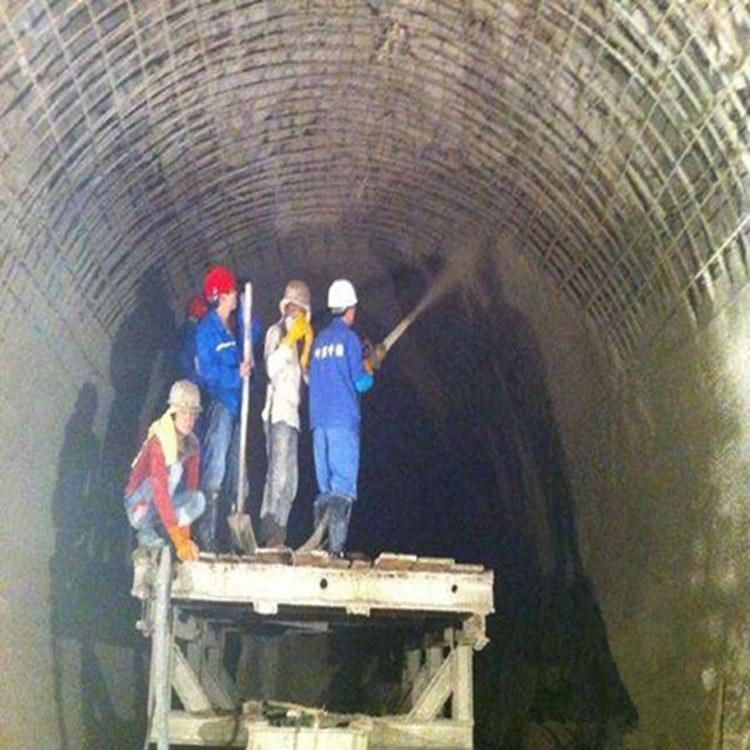

（1）喷射混凝土的抗压强度

喷射混凝土的早期抗压强度，随速凝剂产掺量的增加而降低；喷射混凝土的后期抗压强度均低于不掺速凝剂混凝土的后期抗压强度。

（2）喷射混凝土的抗拉强度

喷射混凝土的抗拉强度与衬砌的支护能力有很大的关系，因为在薄层喷射混凝土衬砌时，尤其在衬砌的突出部位容易产生拉应变。喷射混凝土的抗拉强度约为抗压强度的1/23～1/16；为增加喷射混凝土的抗拉强度，可以使用纤维配筋的喷射混凝土。

（3）喷射混凝土的黏结强度

由于喷射时混凝土高速冲击被喷射面，使得骨料受挤压而密实，因此，喷射混凝土的黏结强度较高，这也是衬砌支护起作用的主要因素。由于掺速凝剂混凝土的后期强度都比不掺者要低，为了弥补后期强度的损失。
除加强养护以外，还可以复合减水剂，在保持相同流动情况下，由减水剂降低水灰比来弥补后期强度损失。

总结：速凝剂对混凝土有什么影响，具体有哪些影响就为大家讲解到这里，如果对速凝剂这款产品感兴趣欢迎咨询我们。
