聚合物抗裂砂浆为什么会出现开裂的原因呢盘点聚合物抗裂砂浆开裂产

聚合物抗裂砂浆为什么会出现开裂的原因呢？聚合物抗裂砂浆是一种由优质水泥、填料、进口高分子聚合物和精选添加剂配造而成，无毒环保粉状体。但是很多人不理解抗裂砂浆在施工时为什么会开裂，不知道引起开裂的原因是什么？下面我们一起来了解下吧。

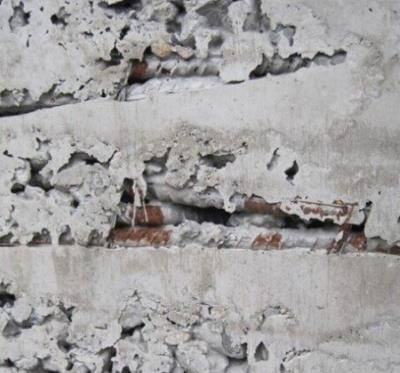

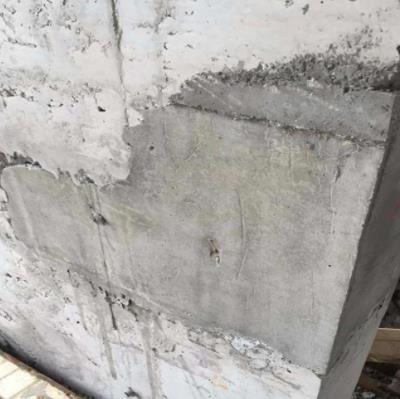

一、聚合物抗裂砂浆开裂产生原因分析

1、粘结材料的粘结力大、强度高、收缩大

（1）粘结材料的粘结力大、强度高、收缩大，也会将保温板拉裂，引起抗裂砂浆层开裂。

2、抗裂砂浆与保温板的导热系数相差过大

（1）材料的导热系数越低时，其阻隔热量的能力越强，膨胀聚苯板的导热系数为0.042W/(m/K)，抗裂砂浆的导热系数为0.93W/(m/K)，两层材料的导热系数相差22倍。

（2）当夏季太阳直射在抗裂砂浆表面时，使抗裂砂浆的温度急剧升高，表面温度将高达50～70℃，遇突然降雨则温度会降至15℃左右，温差可达35～55℃

（3）这样的温差变化以及受昼夜和季节室外气温的影响，导致抗裂砂浆层发生变形的量差很大，抗裂砂浆很容易产生裂缝。

3、保温板密度过低

（1）抗裂砂浆目前用于外墙保温的保温板密度主要是18～22kg/m3，但在施工过程中施工单位经常以次充好，采用18kg/m3以下的保温板，由于密度低、易变形、抗冲击性差，易造成抗裂砂浆层开裂。

4、保温板陈化时间不够

（1）保温板在自然环境中的自身收缩变形时间长达60天，但由于生产企业资金 周转、成本控制等因素，通常是以销定产，大量工程使用的保温板自然陈化不到7天就已上墙。

（2）聚合物砂浆结果是保温板上墙后继续收缩，而这种加固砂浆收缩应力均集中在板缝处，对粘附在保温板上的抗裂砂浆层产生拉应力而造成抗裂砂浆层开裂。

5、粘结材料与被粘结材料不相容、不匹配

（1）粘结材料与被粘结材料不相容、不匹配，从而造成保温板粘结不牢，引起抗裂砂浆层开裂。

6、保温板材料粉化

（1）保温板正常条件下以每年l～1.5mm的速度粉化，在实际施工中因工期长或隔年施工等因素，保温板表面粉化。

（2）粉化界面严重影响抹抗裂砂浆与保温板的粘结，很容易导致保温板或抗裂砂浆粘结不牢固，引起保温层脱落或抗裂砂浆层开裂。

总结：关于聚合物抗裂砂浆为什么会出现开裂的原因的相关内容就介绍到这里，通过上面简单的介绍相信大家对聚合物抗裂砂浆有了一定的了解，希望可以对你有所帮助。如果大家还需要了解更多产品内容，欢迎来电咨询，我们会有专业的工作人员为你进行详细的解答。
